Porte-verre avec ABZ/ABG

Guide complet sur les supports et pinces à verre certifiés « abZ » et « aBG »

Dans l'architecture moderne, la construction métallique haut de gamme et la réalisation de garde-corps en verre contemporains, la sécurité, la conformité absolue aux normes et la qualité durable des matériaux sont prioritaires. Lorsqu’il s’agit de vitrages anti-chute – par exemple sur les balcons, les terrasses, les balcons à la française ou les escaliers prestigieux dans les espaces publics, commerciaux et privés –, une fixation standard ne suffit plus depuis longtemps. Dans ce contexte, les supports et pinces pour vitrage disposant d’un agrément technique général (abZ) ou d’un agrément de type général (aBG) sont indispensables. Ils offrent aux concepteurs, aux ingénieurs en statique, aux architectes et aux artisans chargés de la mise en œuvre la sécurité juridique exigée par la loi, garantissant que l’ensemble du système est conforme aux prescriptions strictes du droit allemand de la construction.

La portée juridique de l’abZ et de l’aBG dans le droit de la construction

L’abréviation « abZ » désigne l’agrément technique général pour un produit individuel, tandis que les méthodes de construction modernes et complexes relèvent souvent d’un agrément de type général (aBG), qui régit l’assemblage et le montage corrects de l’ensemble du système. Ces certificats officiels sont délivrés par l’Institut allemand de la technique de construction (DIBt) selon des procédures d’essai strictes et normalisées. Ils attestent que le support de vitrage ou la pince à verre est capable de supporter en toute sécurité des charges statiques telles que les forces du vent ou la pression d’appui caractéristique exercée par des personnes, et de les répercuter vers la sous-structure. Sans ces certificats officiels, l’utilisation de pinces à verre n’est généralement pas autorisée dans le domaine réglementé par les autorités de contrôle de la construction pour les vitrages de protection contre les chutes.

Conception, géométrie et formes universelles

Afin de répondre aux exigences statiques et aux attentes esthétiques les plus diverses, notre gamme comprend différentes géométries et formes éprouvées. Des dimensions standard compactes aux modèles de grande envergure, nous couvrons tous les besoins architecturaux. Chaque composant est spécialement conçu pour allier une stabilité mécanique maximale à un design filigrane et moderne. Selon les exigences architecturales, il est possible de choisir entre des modèles classiques pour les lignes droites et des variantes articulées flexibles pour les solutions angulaires complexes.

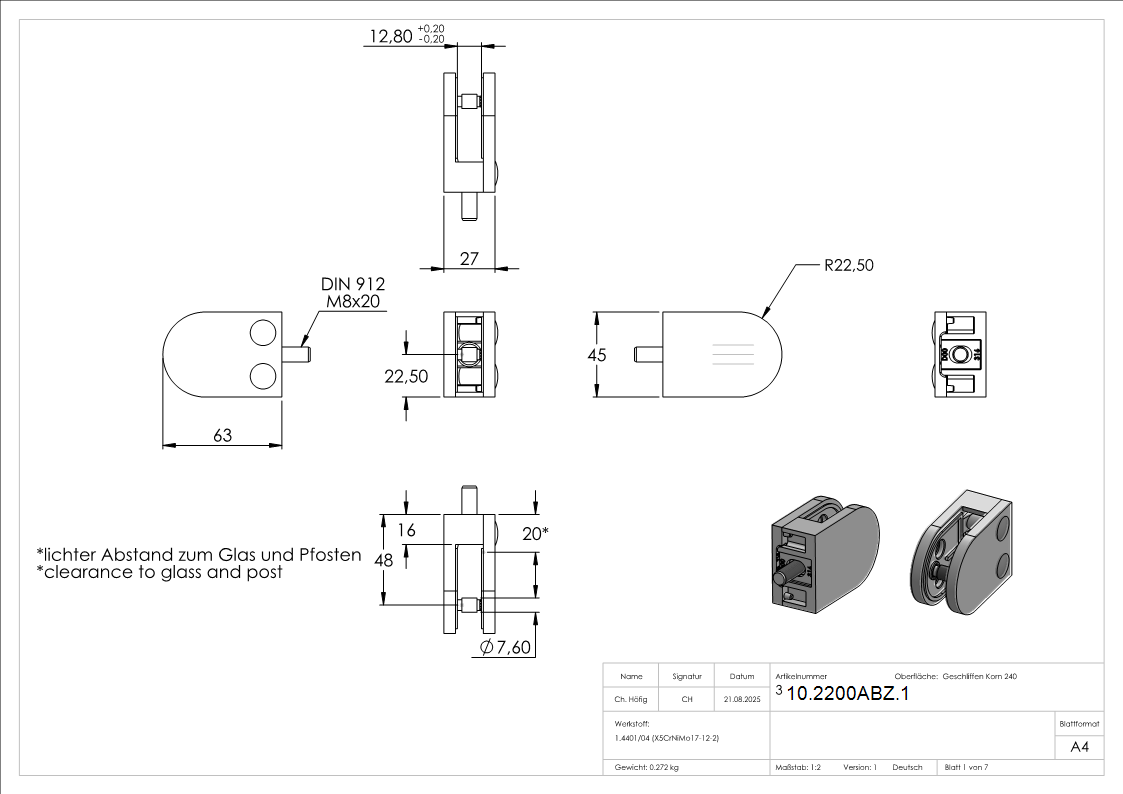

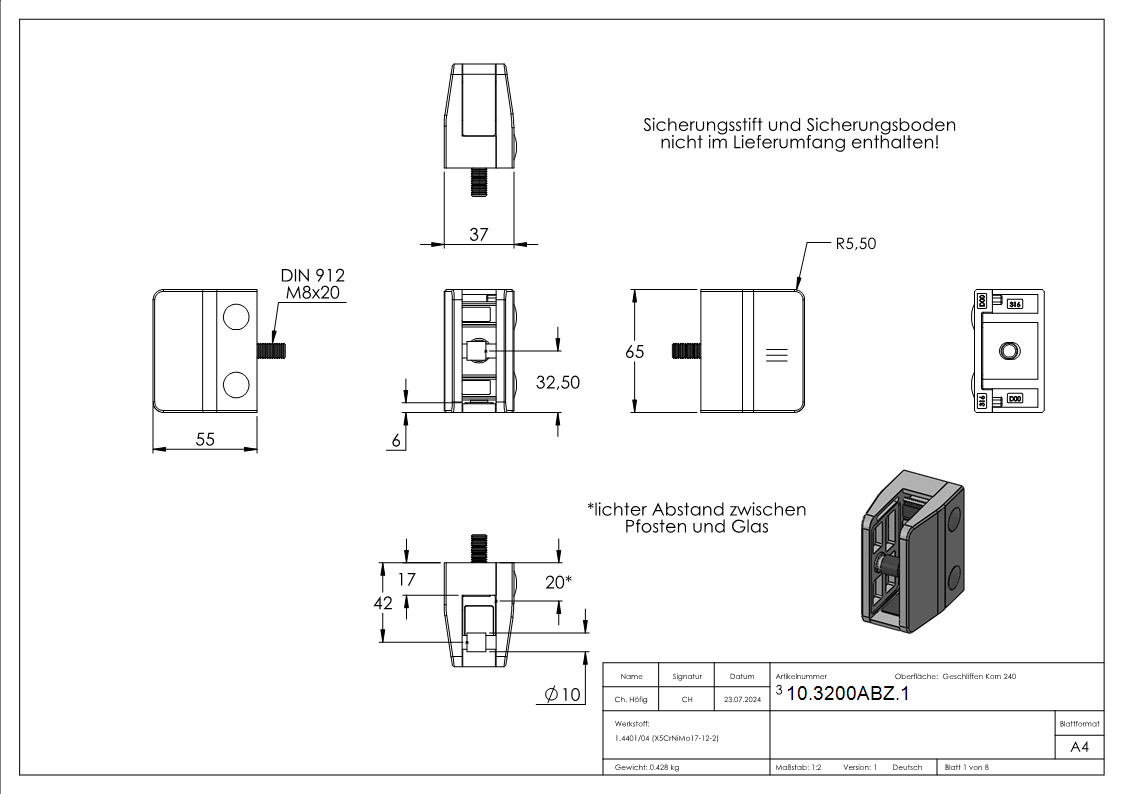

Raccords sur mesure pour tubes et ossatures plates

Une installation dans les règles de l’art nécessite que le support de vitrage soit parfaitement adapté à la sous-structure concernée. Dans notre boutique, vous trouverez une large gamme de raccords sur mesure qui permettent une fixation aisée sur différents profilés tubulaires ou surfaces planes :

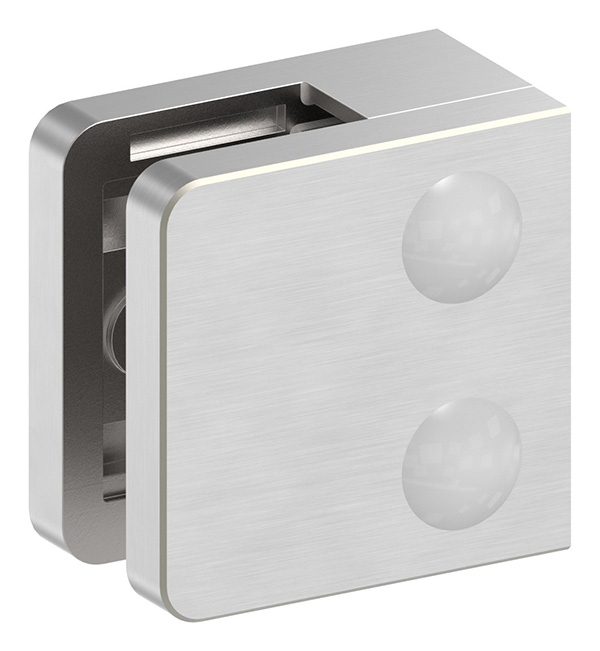

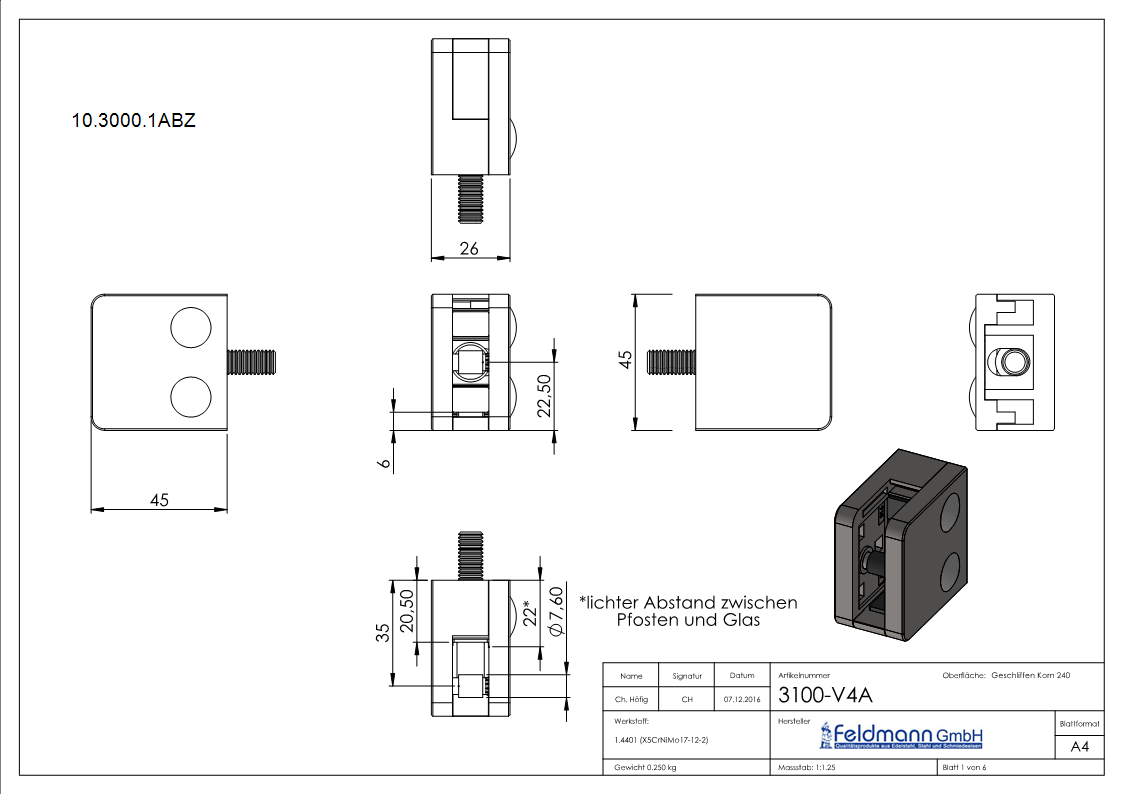

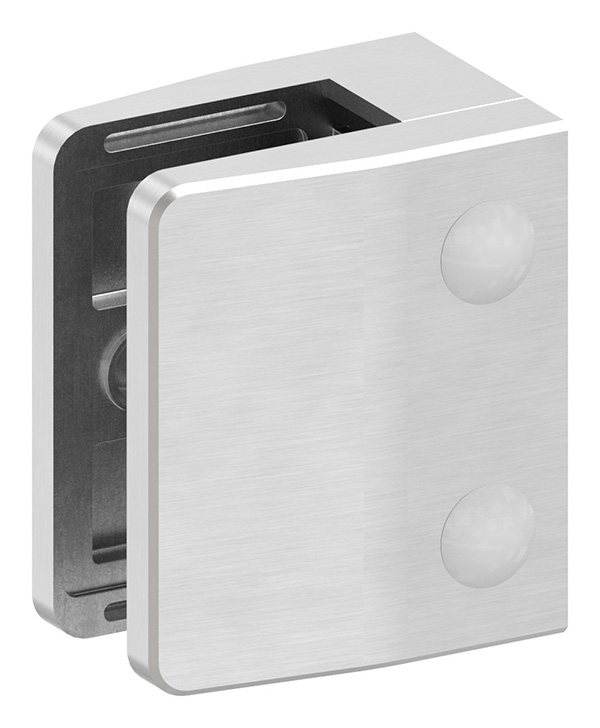

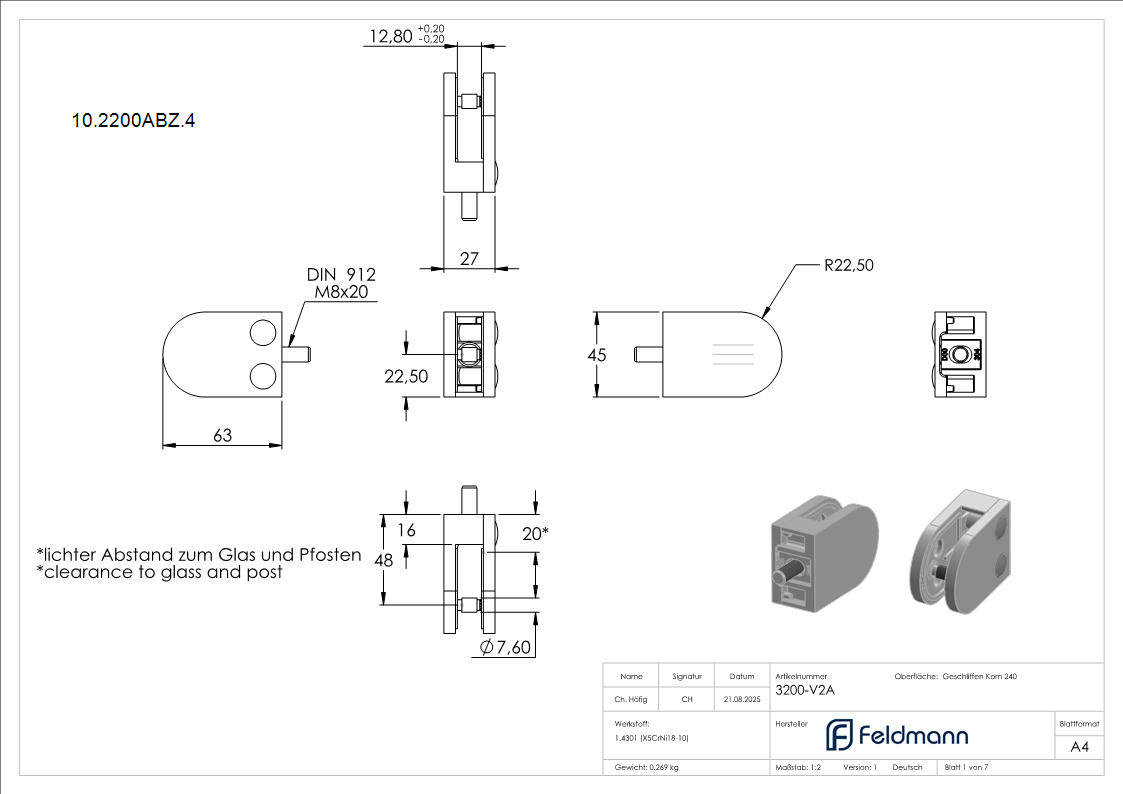

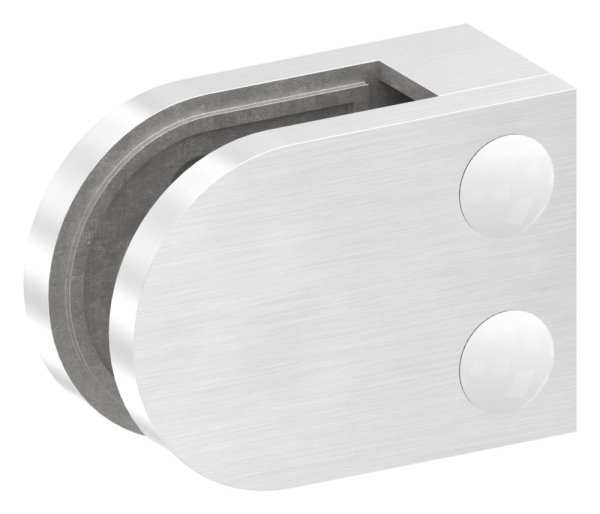

• Raccords droits : idéaux pour un montage direct sur des murs plats, de l’acier plat ou des tubes de poteaux carrés ou rectangulaires.
• Raccords pour tubes à profilés fins : adaptation précise au rayon pour les tubes ronds étroits et les tubes de soutien.

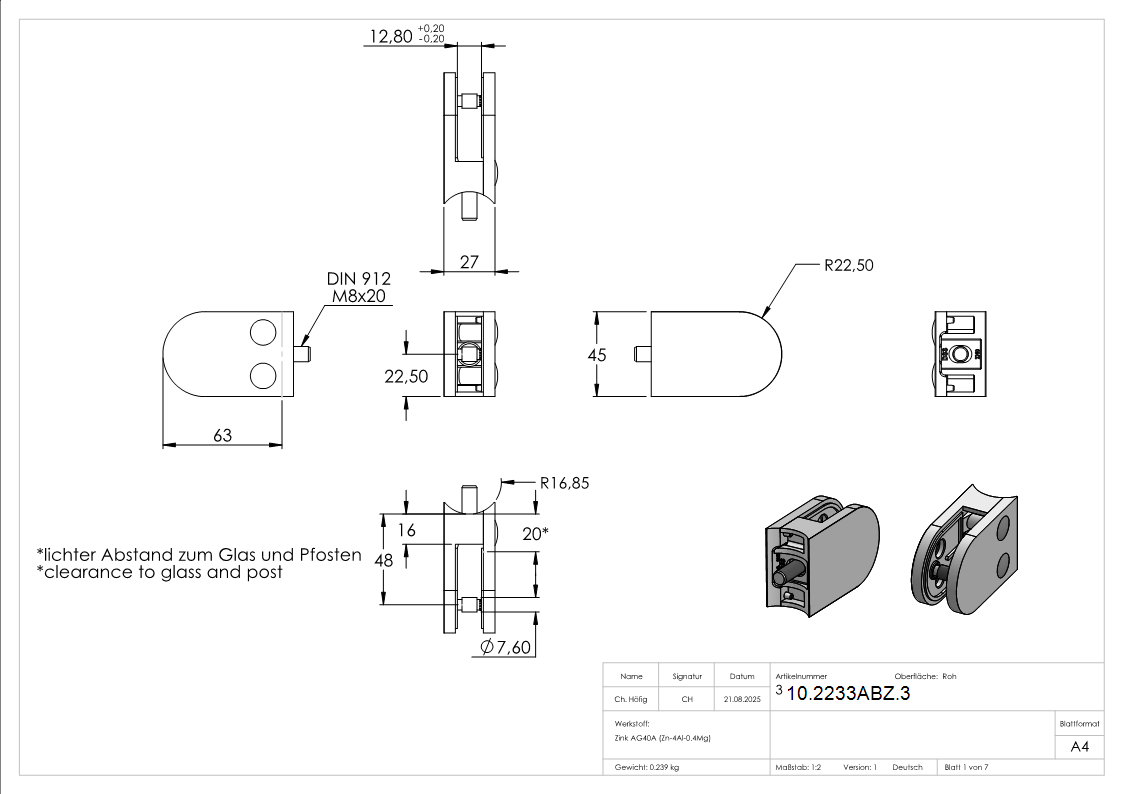

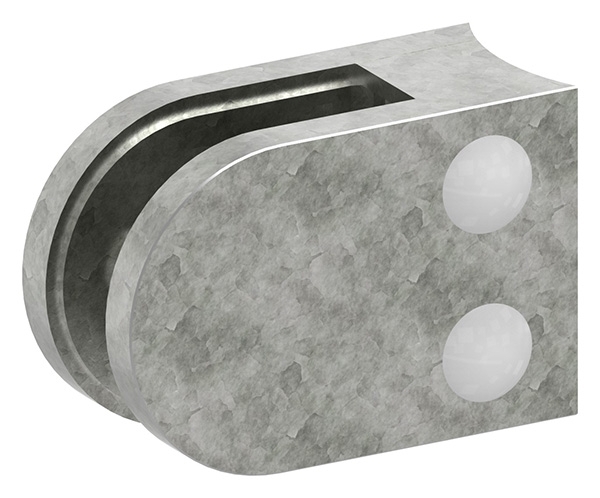

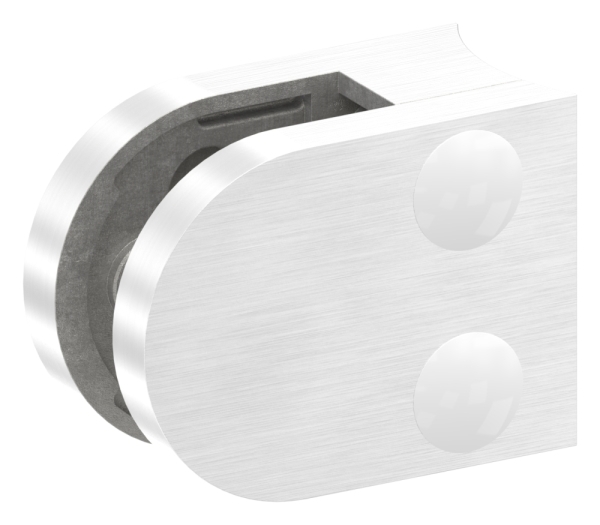

• Raccords pour tubes de diamètre standard : la norme courante dans la construction moderne de garde-corps pour des transitions harmonieuses au niveau des mains courantes rondes.
• Raccords pour profilés massifs : conception robuste pour les tubes plus épais dans les applications professionnelles ou soumises à de fortes sollicitations.
• Raccords de tubes pour grands projets : stabilité maximale pour les structures de poteaux massives avec des tubes de grand diamètre.

Diversité des matériaux et finitions de surface pour chaque domaine d’application

Le choix du matériau approprié est déterminant pour la résistance à la corrosion et l’aspect esthétique du garde-corps en verre. Chez FeNau, vous trouverez des supports de verre disponibles dans différentes variantes de matériaux et de finitions haut de gamme :

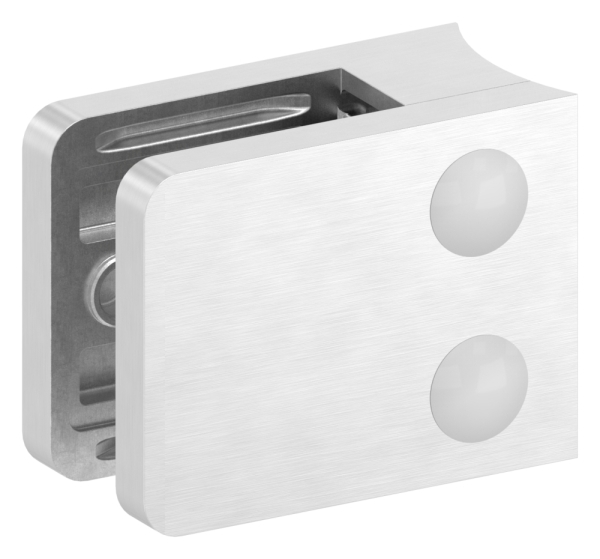

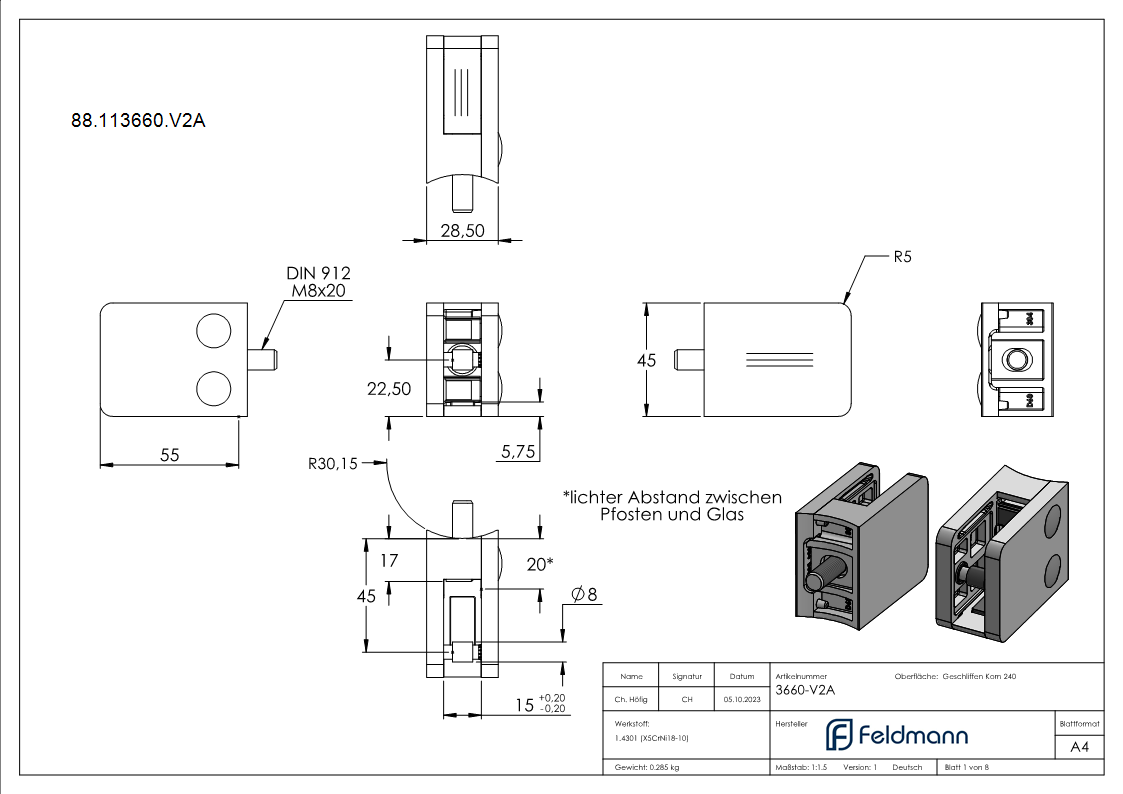

• Acier inoxydable V2A (AISI 304) : le choix idéal pour les espaces extérieurs protégés et l’ensemble des aménagements intérieurs, avec une surface polie élégante.

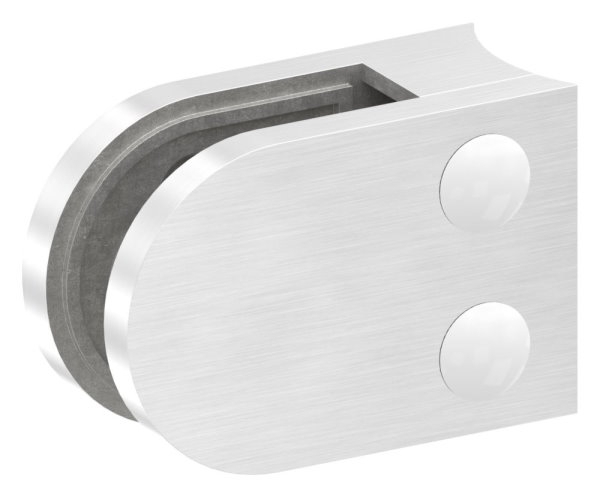

• Acier inoxydable V4A (AISI 316) : l’acier inoxydable le plus résistant à la corrosion pour les environnements exigeants, les régions côtières, les piscines ou les zones exposées au chlore.
• Finitions polies miroir : pour apporter une touche exclusive et brillante et répondre aux exigences esthétiques les plus élevées, que ce soit sur une façade ou dans une cage d’escalier.

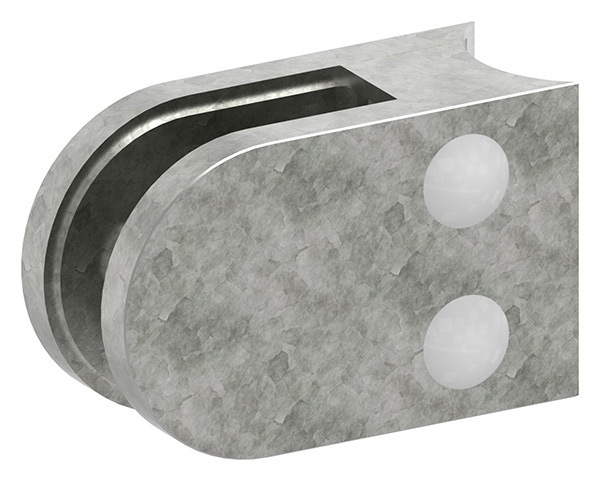

• Zinc moulé sous pression et zinc brut : variantes de base économiques pour les zones protégées ou les finitions personnalisées.
• Surfaces thermolaquées dans les teintes RAL (par exemple anthracite ou noir) : parfaitement adaptées aux tendances modernes en matière de design dans la construction résidentielle et industrielle.

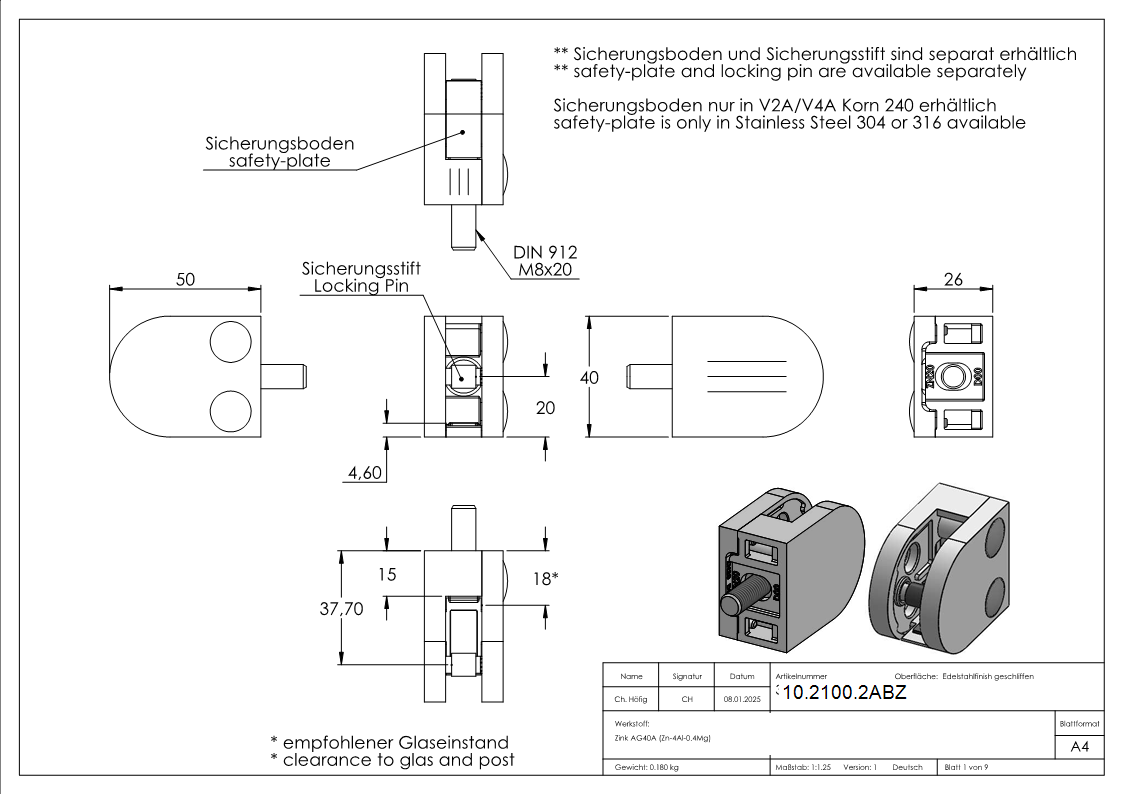

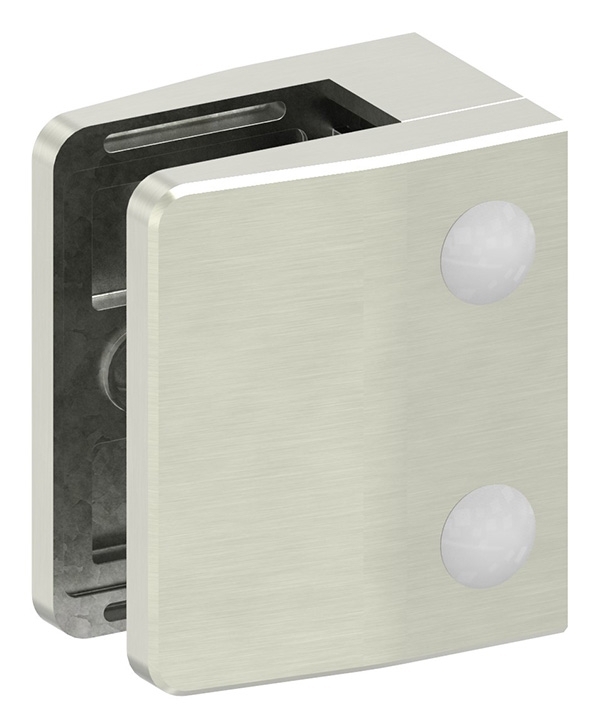

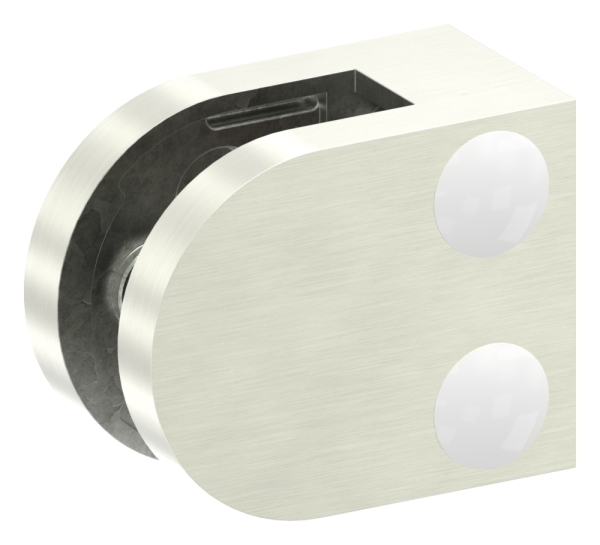

• Effet acier inoxydable : visuellement presque impossible à distinguer du véritable acier inoxydable, cette finition allie rentabilité et aspect métallique élégant.

Accessoires, jeux de joints en caoutchouc et sécurité critique pour le montage

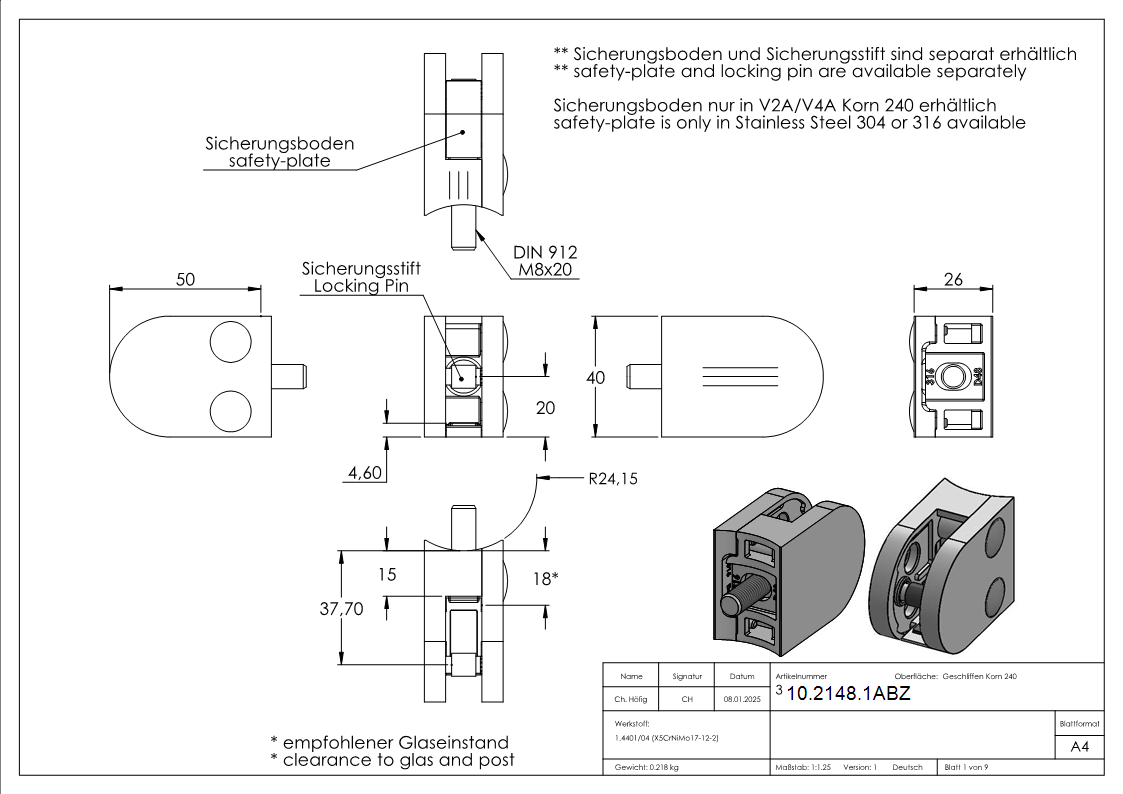

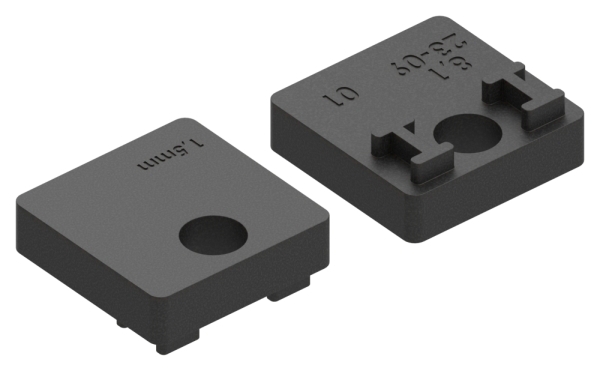

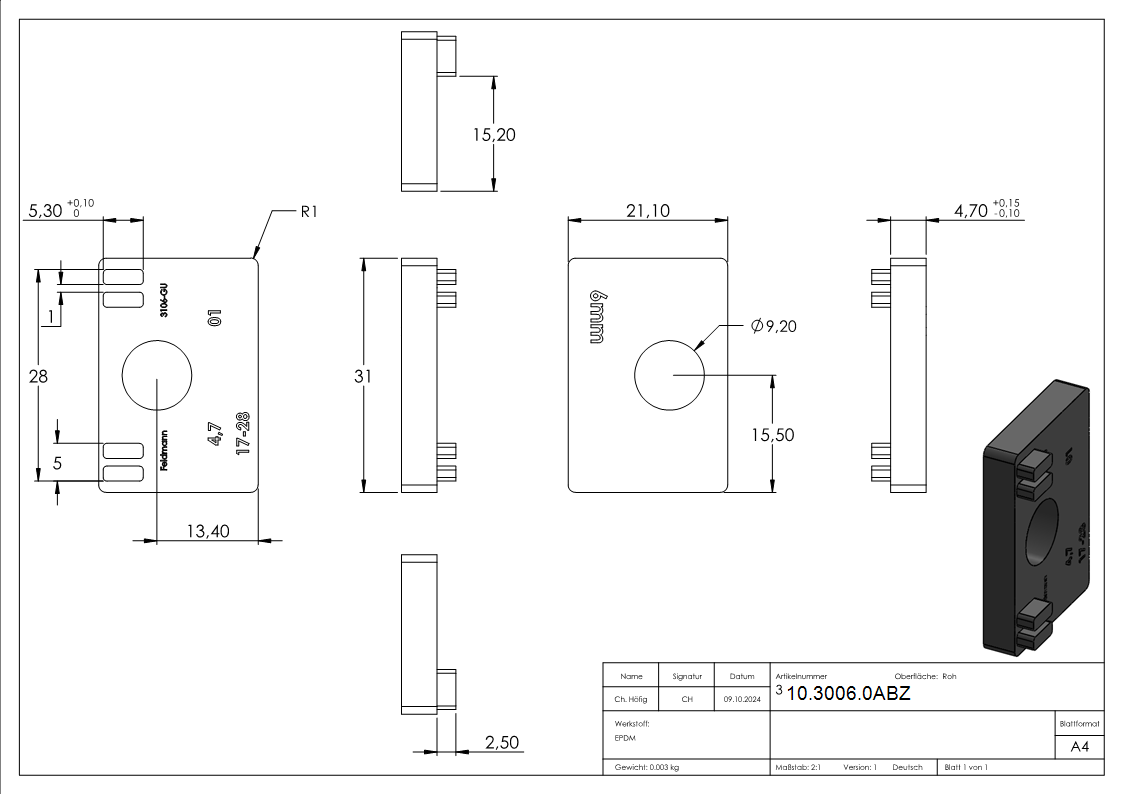

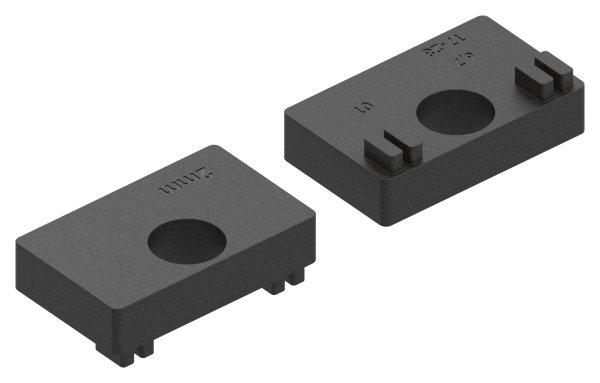

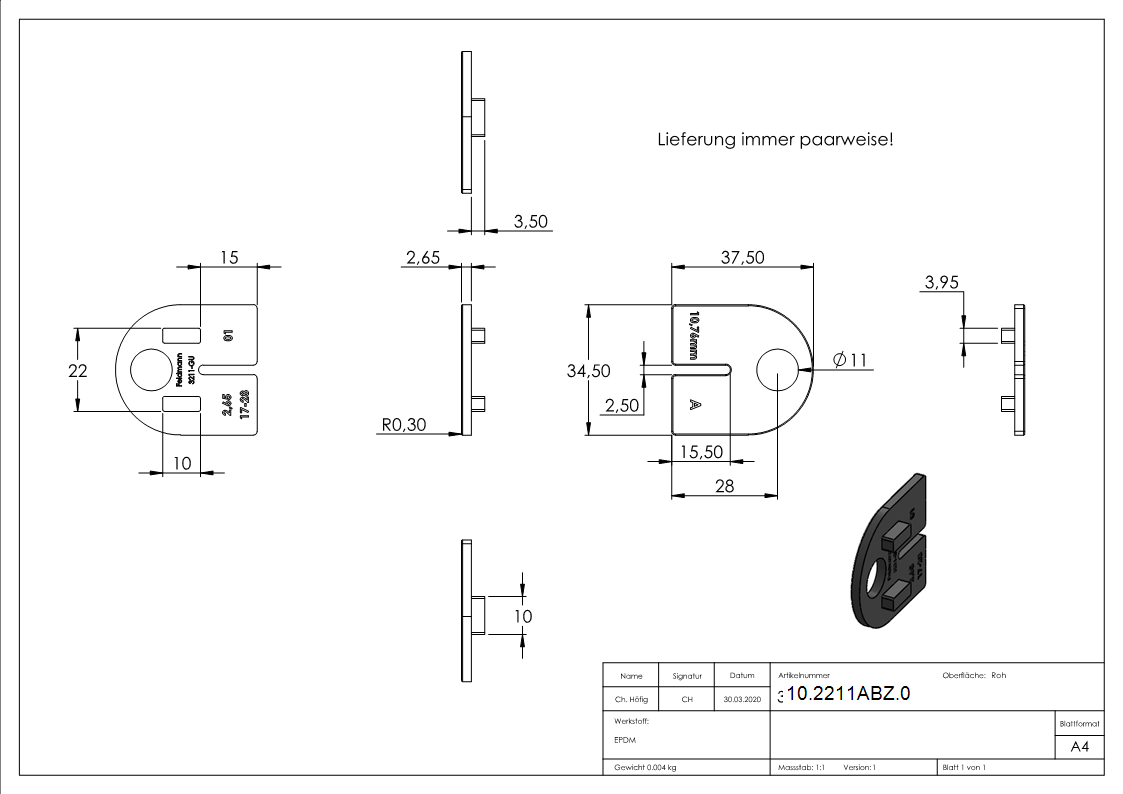

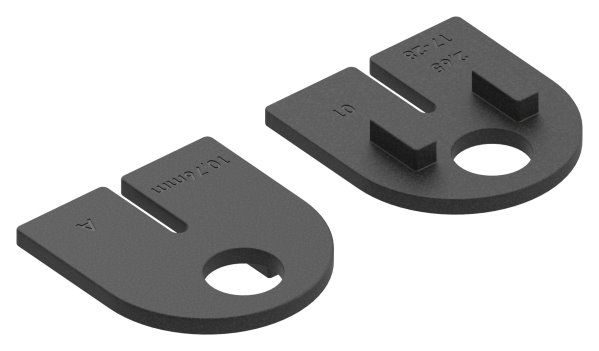

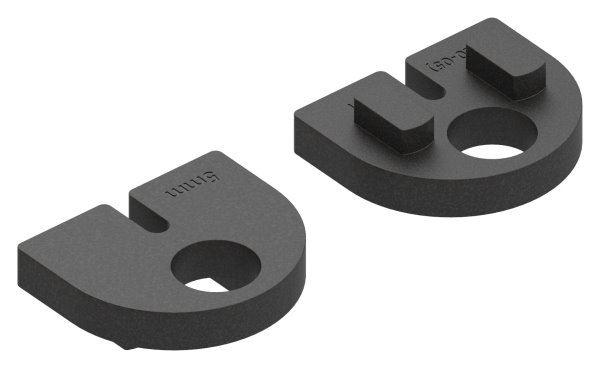

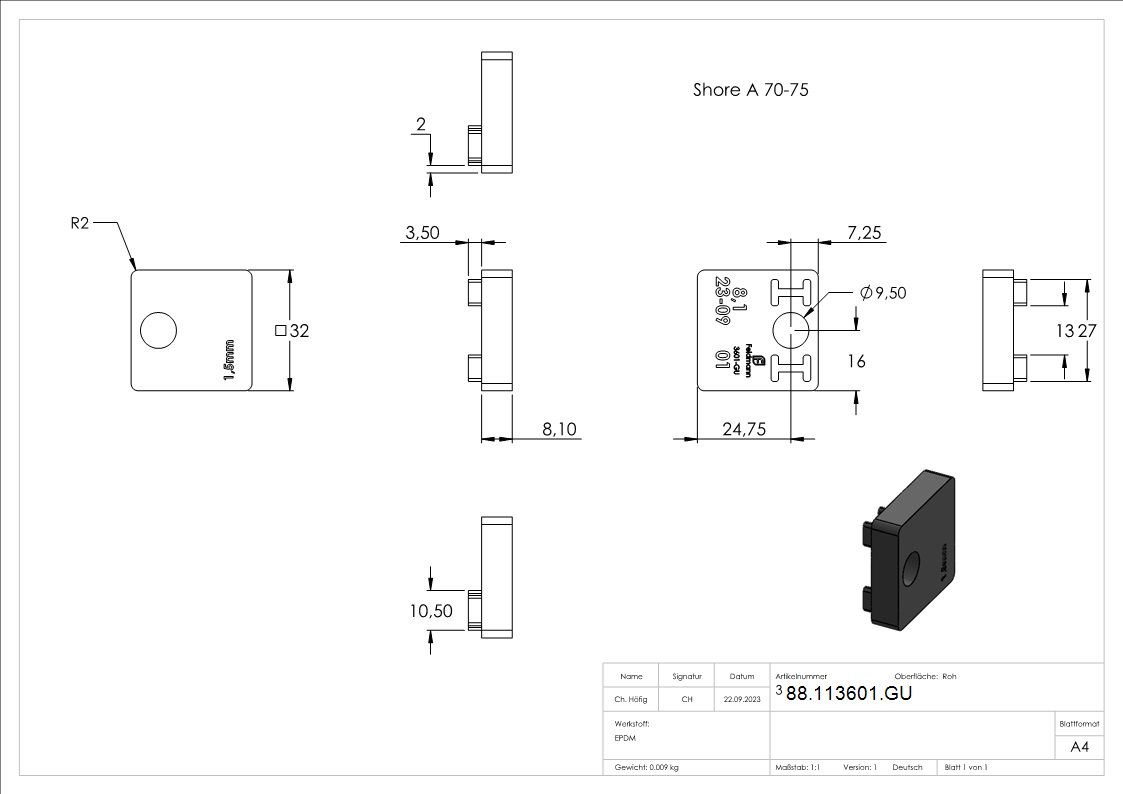

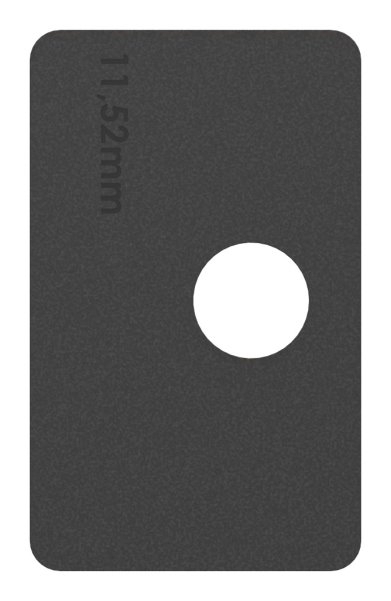

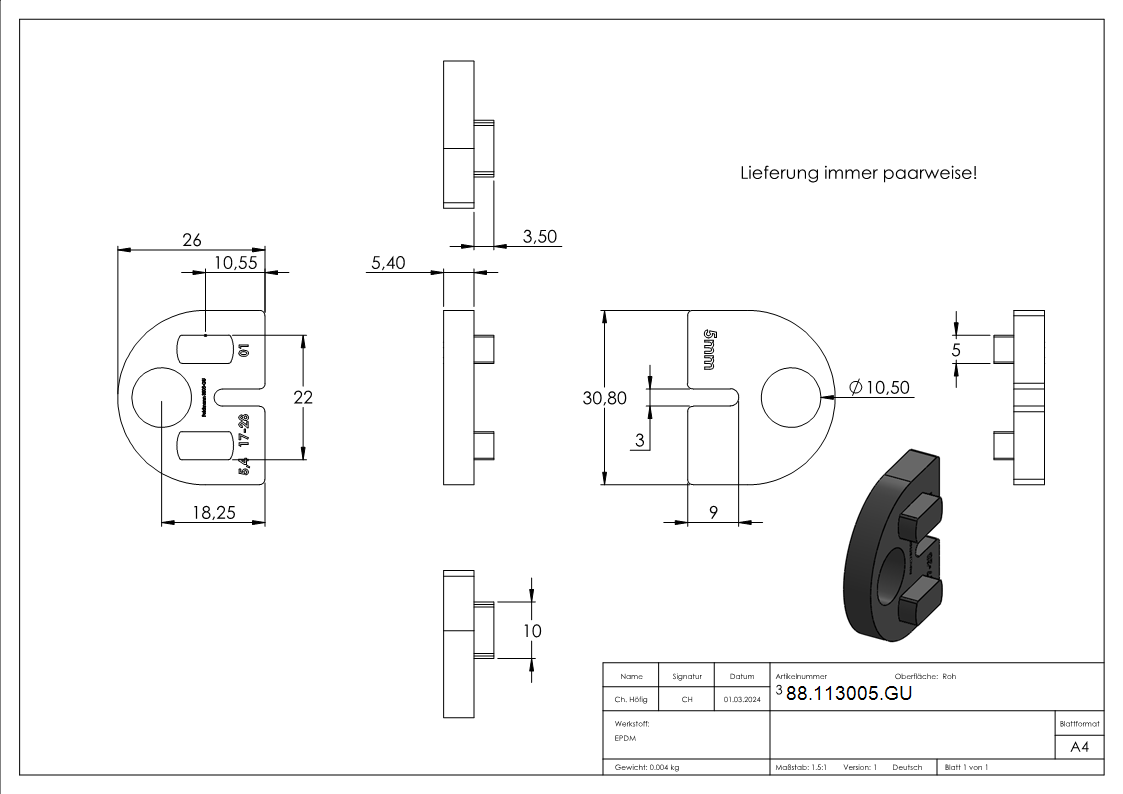

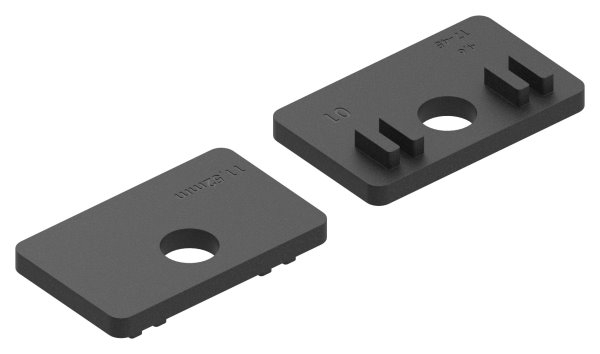

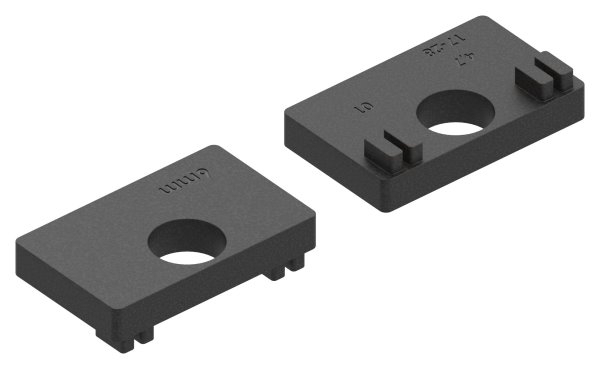

Pour qu’un support de vitrage certifié remplisse pleinement sa fonction de sécurité au quotidien, tous les composants doivent être parfaitement adaptés les uns aux autres. Outre le corps de base, cela concerne notamment les jeux de joints en caoutchouc sur mesure, qui doivent être sélectionnés avec précision en fonction de l’épaisseur du verre, qu’il s’agisse de verre de sécurité trempé (ESG) ou de verre de sécurité feuilleté (VSG). Les joints empêchent tout contact direct avec le métal, absorbent de manière élastique les charges dues au vent et protègent le verre contre les dommages. Des goupilles de sécurité supplémentaires s’engagent par complémentarité de forme dans les alésages de la vitre et offrent, en tant que dispositif de sécurité à insertion, une protection optimale contre tout glissement de la vitre. Lors du montage, veillez toujours à respecter scrupuleusement les consignes des documents d’homologation correspondants.

Vos avantages avec les supports de vitrage FeNau certifiés abZ et aBG

• Sécurité juridique absolue : respect sans faille de toutes les exigences des règlements régionaux de construction et du DIBt en matière de vitrages anti-chute.
• Choix de modèles maximal : une grande variété de dimensions et de formes pour relever tous les défis architecturaux liés à la construction de garde-corps.
• Large gamme de finitions : V2A, V4A, polissage miroir, revêtement par poudrage dans les couleurs RAL ou effet acier inoxydable.
• Raccords flexibles : adaptés aux surfaces droites ainsi qu’à divers diamètres de tubes ronds.
• Gamme complète d’accessoires : jeux de caoutchoucs sur mesure et goupilles de sécurité pour un montage conforme aux normes, sûr et efficace.
