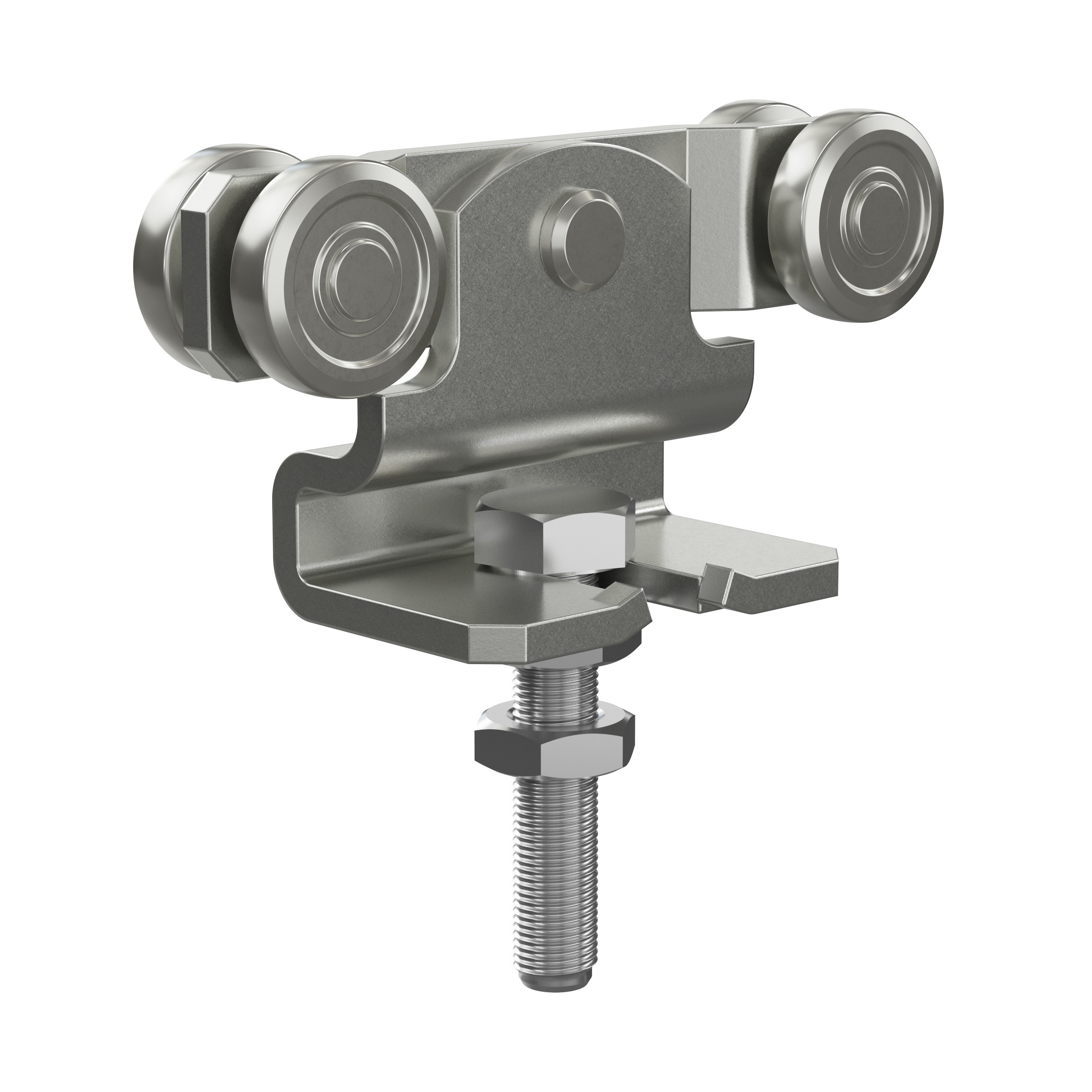

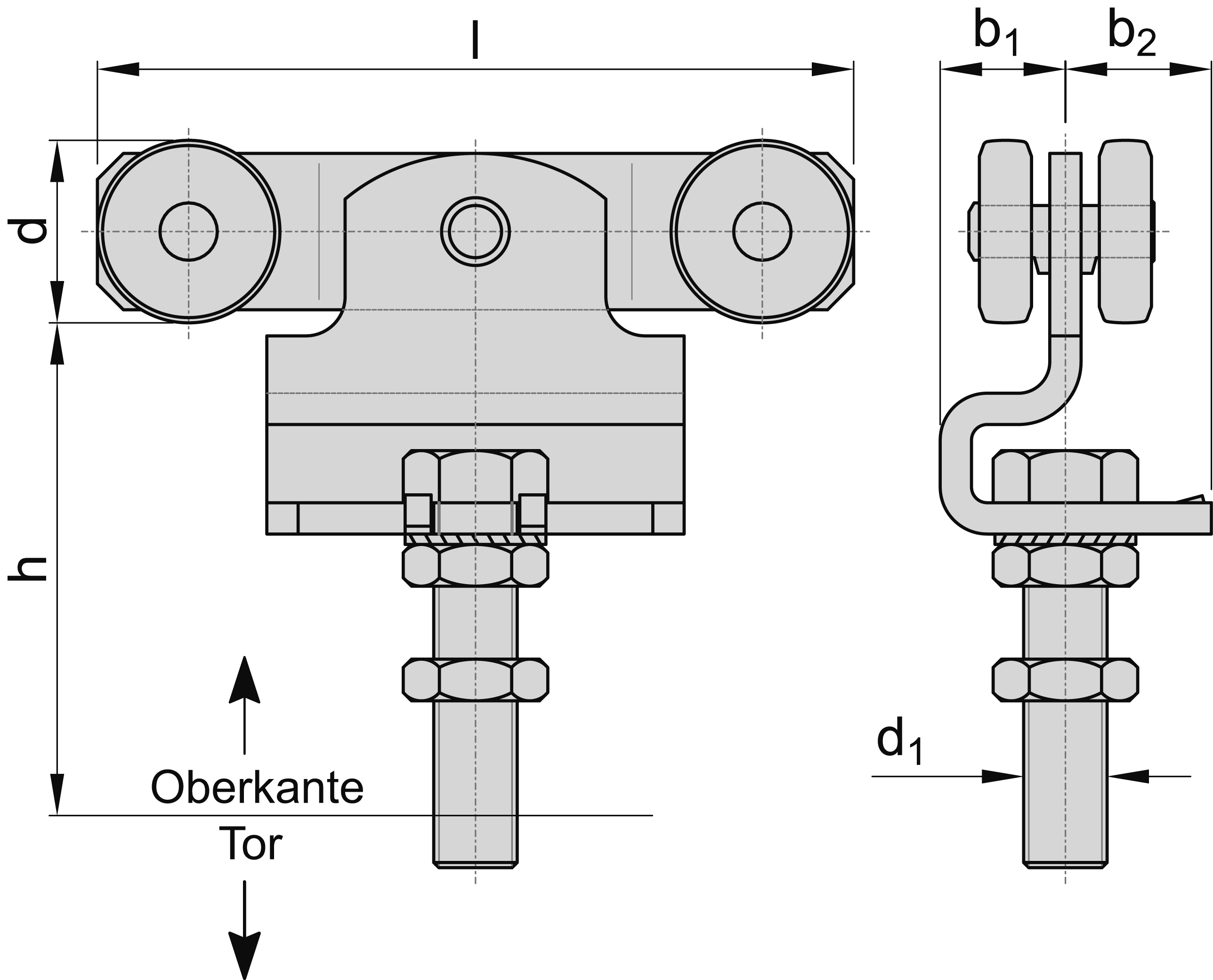

Roulette double, taille 0 en acier S235JR, galvanisé Dimensions b1 : 16 mm Dimensions b2 : 16 mm Dimension d : 22 mm Filetage : M 10 Dimension h : 47-61 mm Dimension l : 102 mm Dimension h = distance min./max. entre le bord inférieur de la roulette et le bord supérieur de la porte

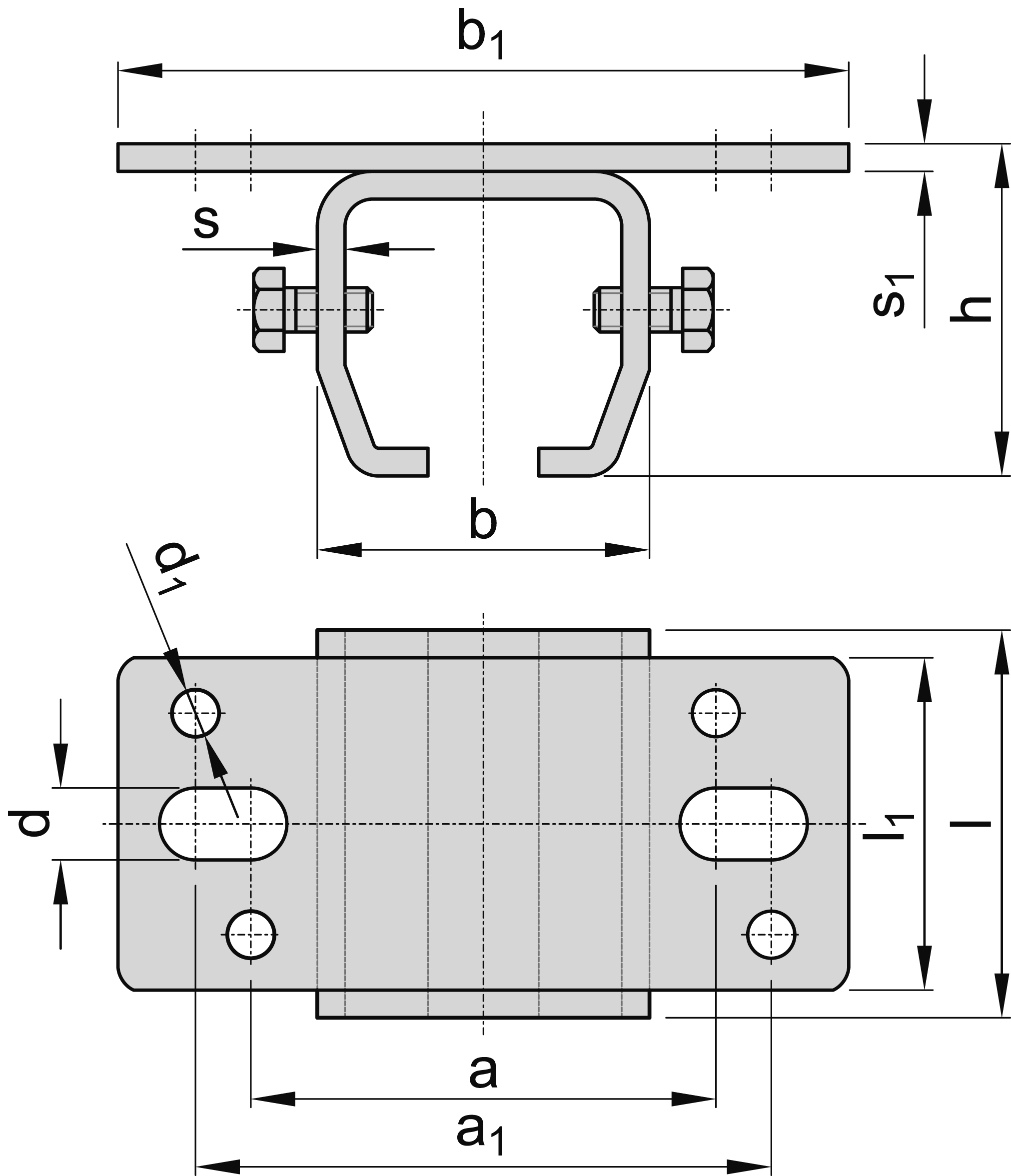

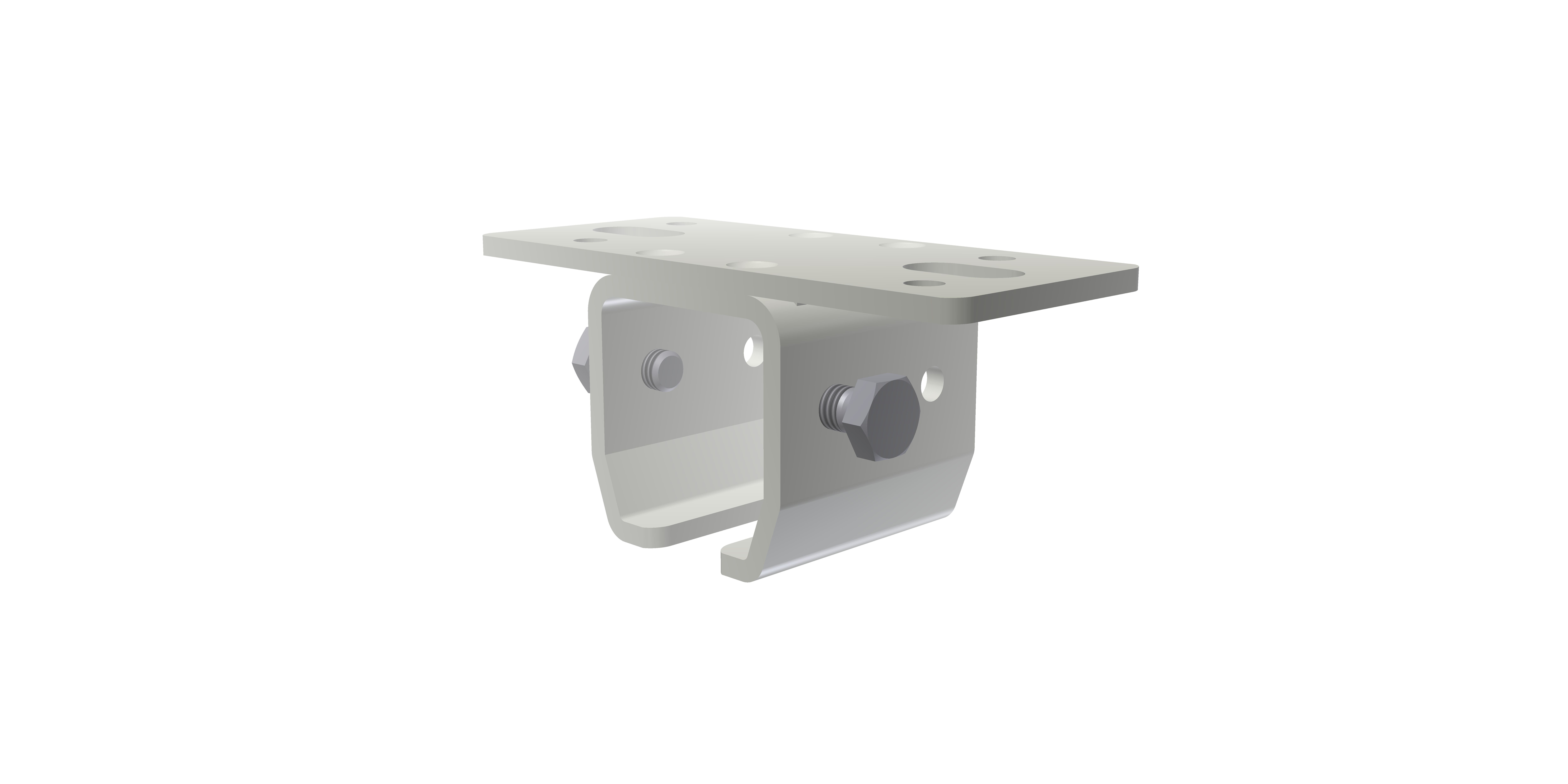

Fixation au plafond, taille 0 en acier S235JR, galvanisé Cote a : 55 mm Cote a1 : 71 mm Cote b : 38 mm Cote b1 : 92 mm Cote d : 9 mm Cote d1 : 5 mm Cote h : 41 mm Cote l : 40 mm Cote l1 : 40 mm Cote s : 3 mm Cote s1 : 3 mm

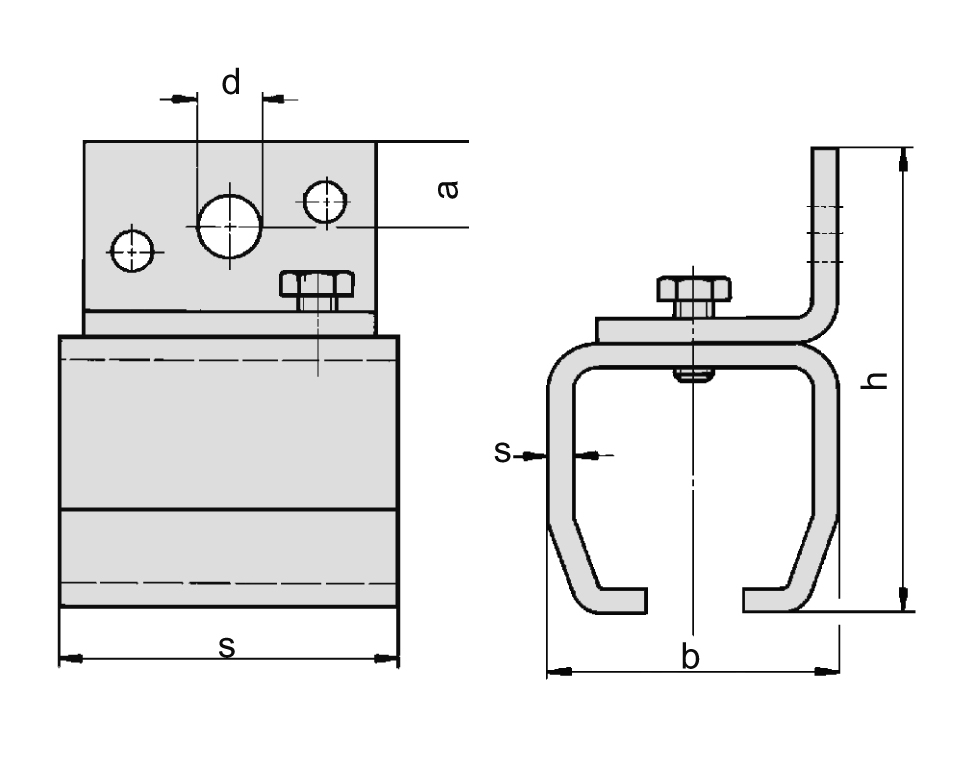

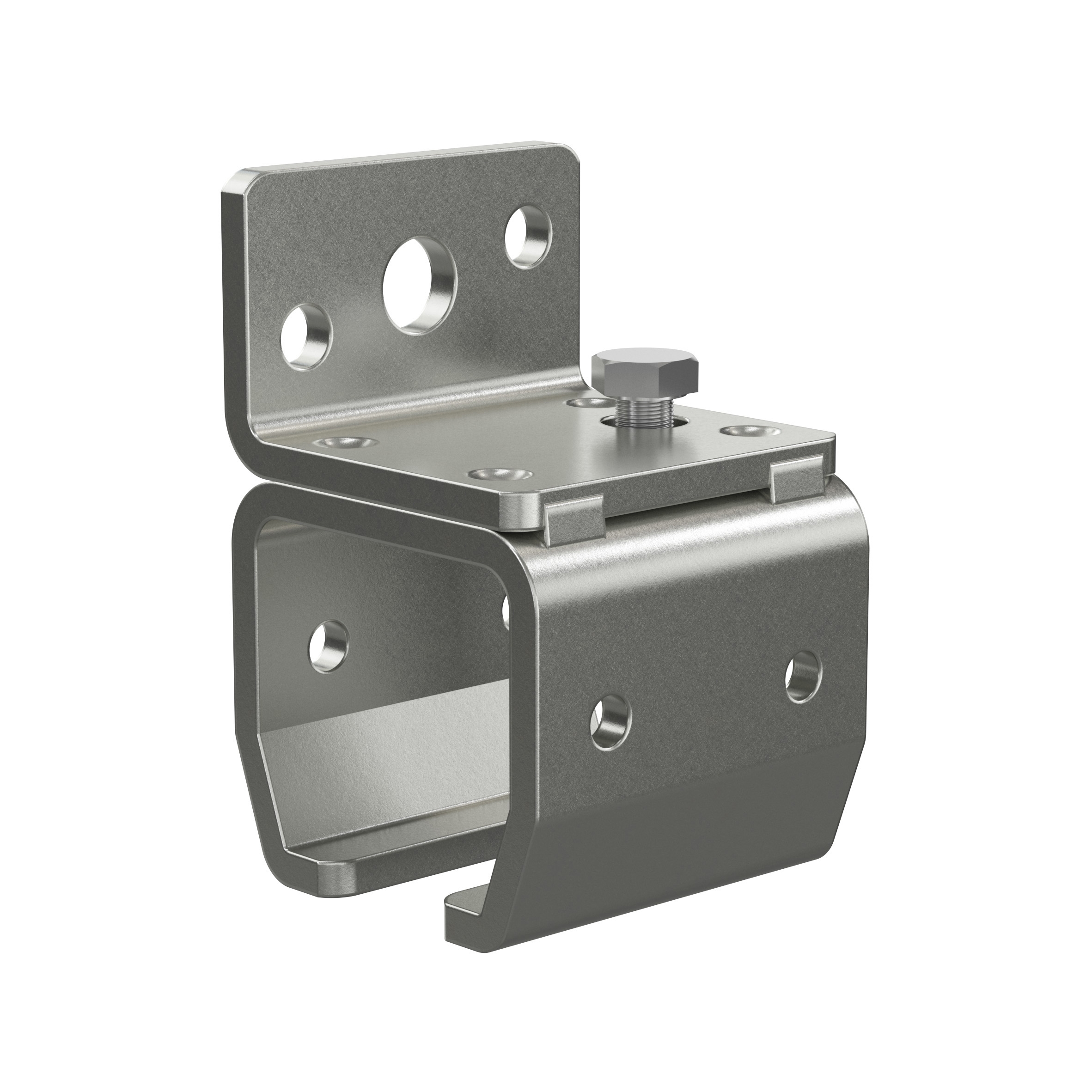

Fixation murale taille 0 en acier S235JR, galvanisé Cote a : 10 mm Cote b : 38 mm Cote b1 : 39 mm Cote b2 : 20 mm Cote d : 9 mm Cote d1 : 5 mm Cote h : 63 mm Cote l : 40 mm Cote s : 3 mm

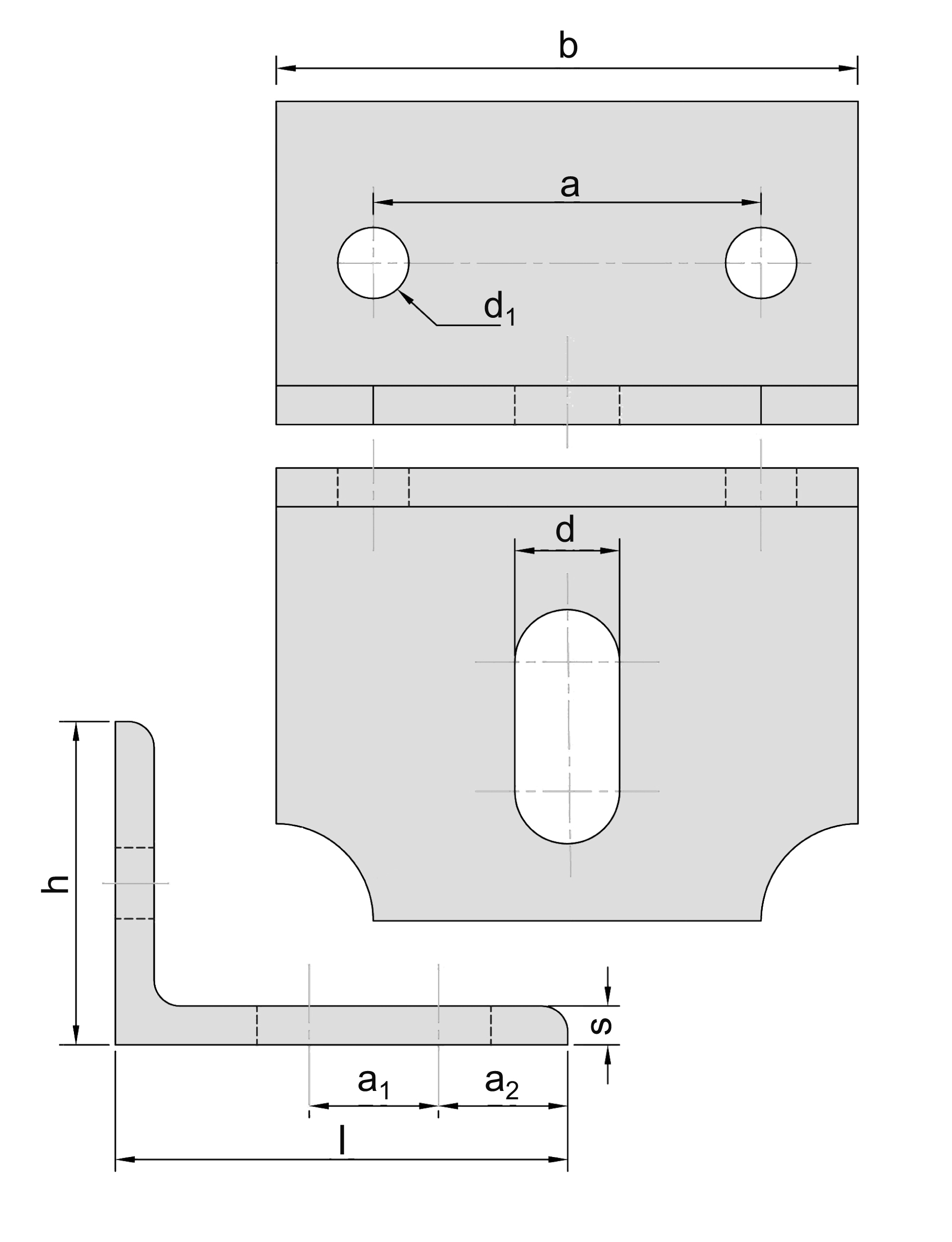

Support simple taille 0 pour un rail en acier S235JR, galvanisé Longueur l : 53 mm Ø de la tige b : 60 mm Cote a : 15 mm Cote d : 13 mm Cote f max : 43 mm Cote v : 20-45 mm Cote h : 50 mm

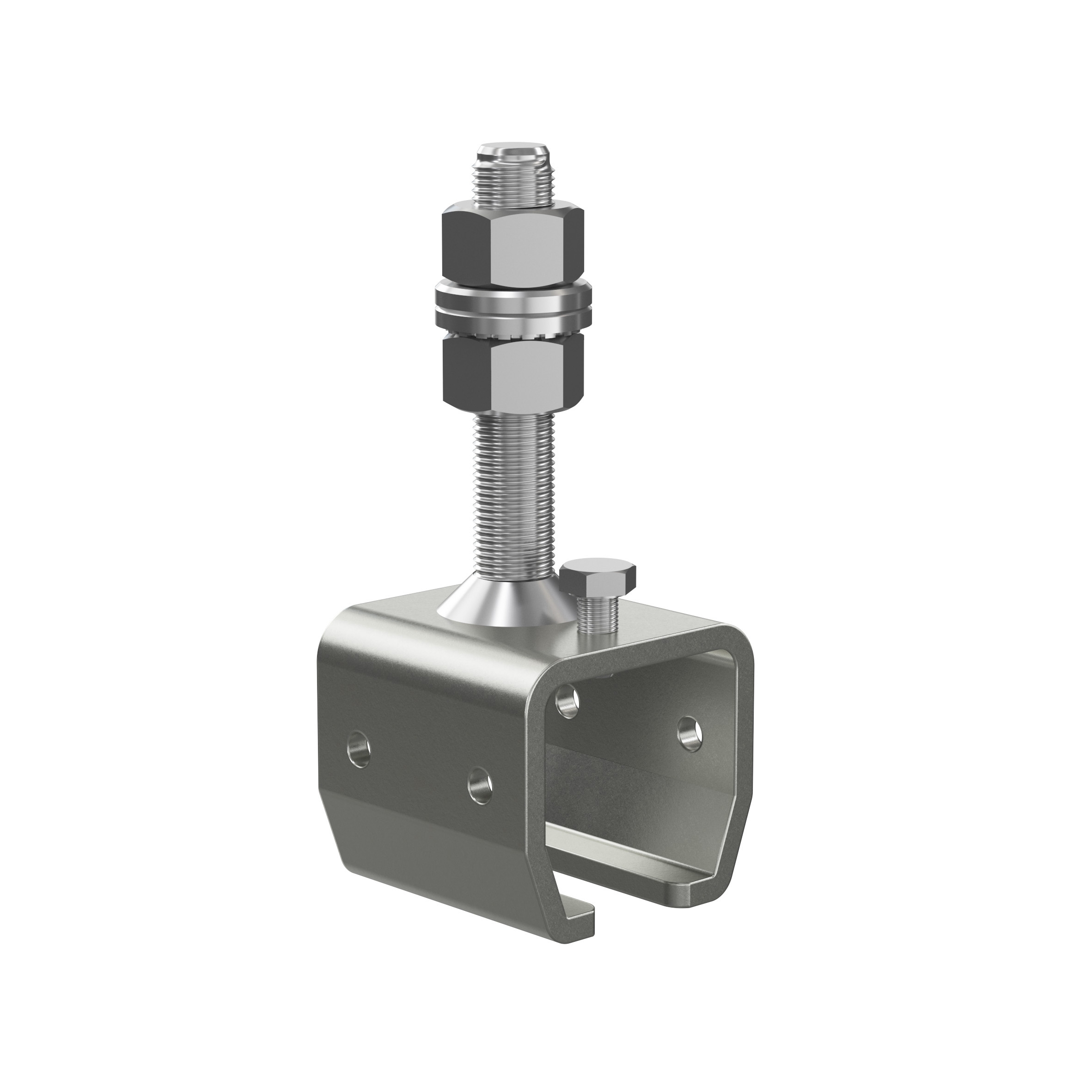

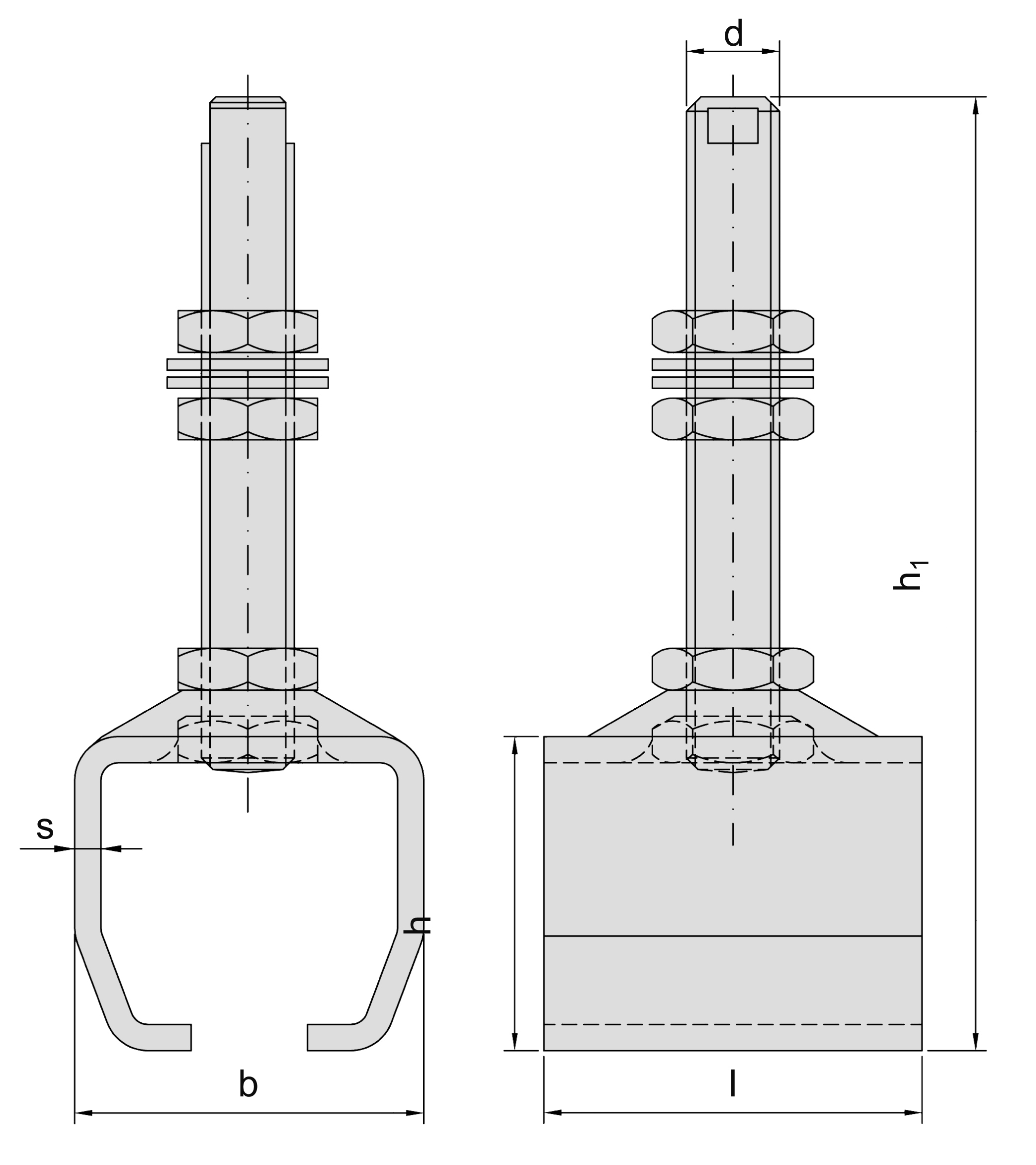

Manchon taille 0, réglage en hauteur et latéral MEA 10335505 En acier S235JR, galvanisé Dimension b : 38 mm Filetage : M10 Dimension h : 98 mm Dimension h1 : 38 mm Dimension l : 40 mm Dimension s : 3 mm

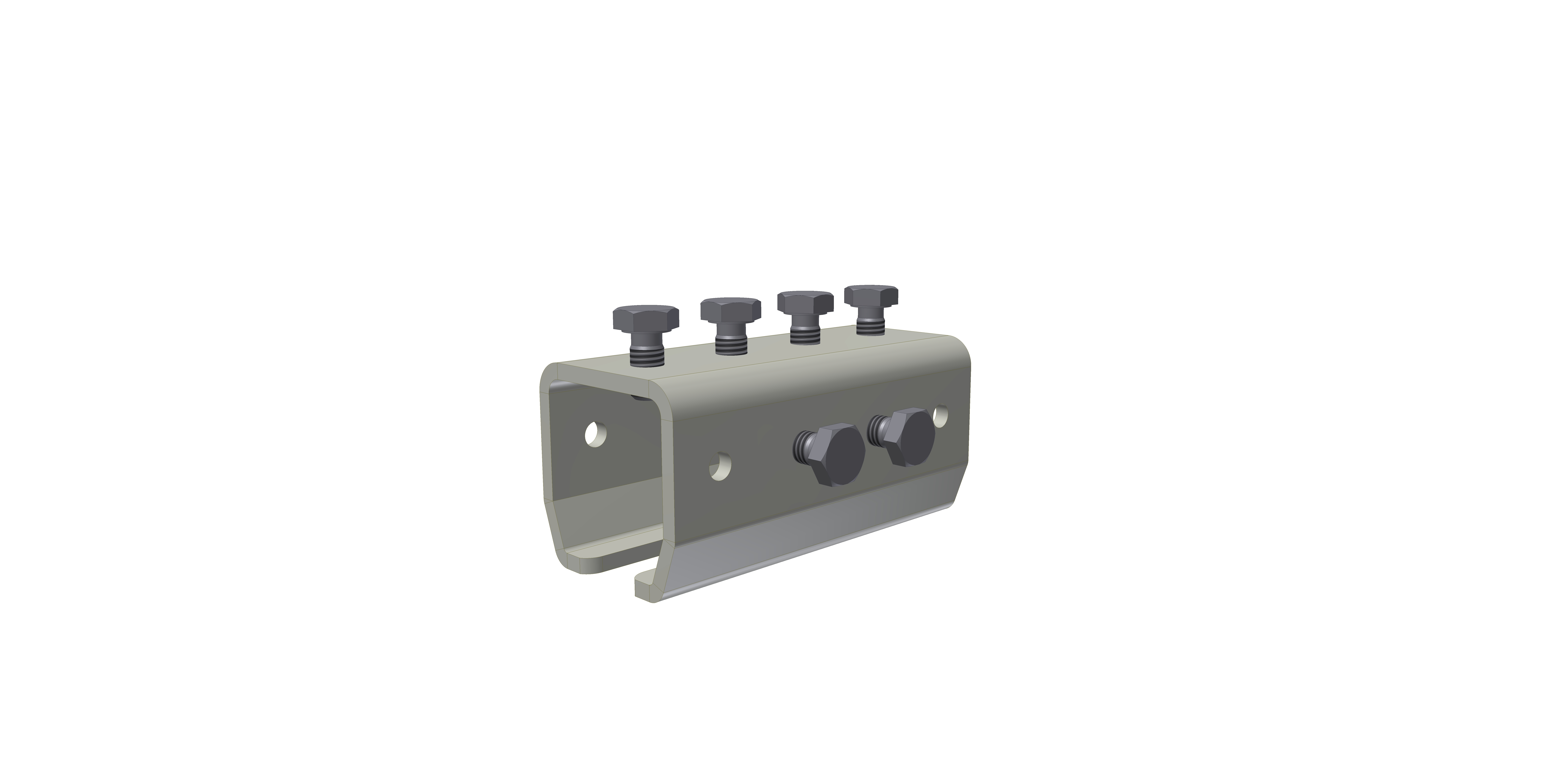

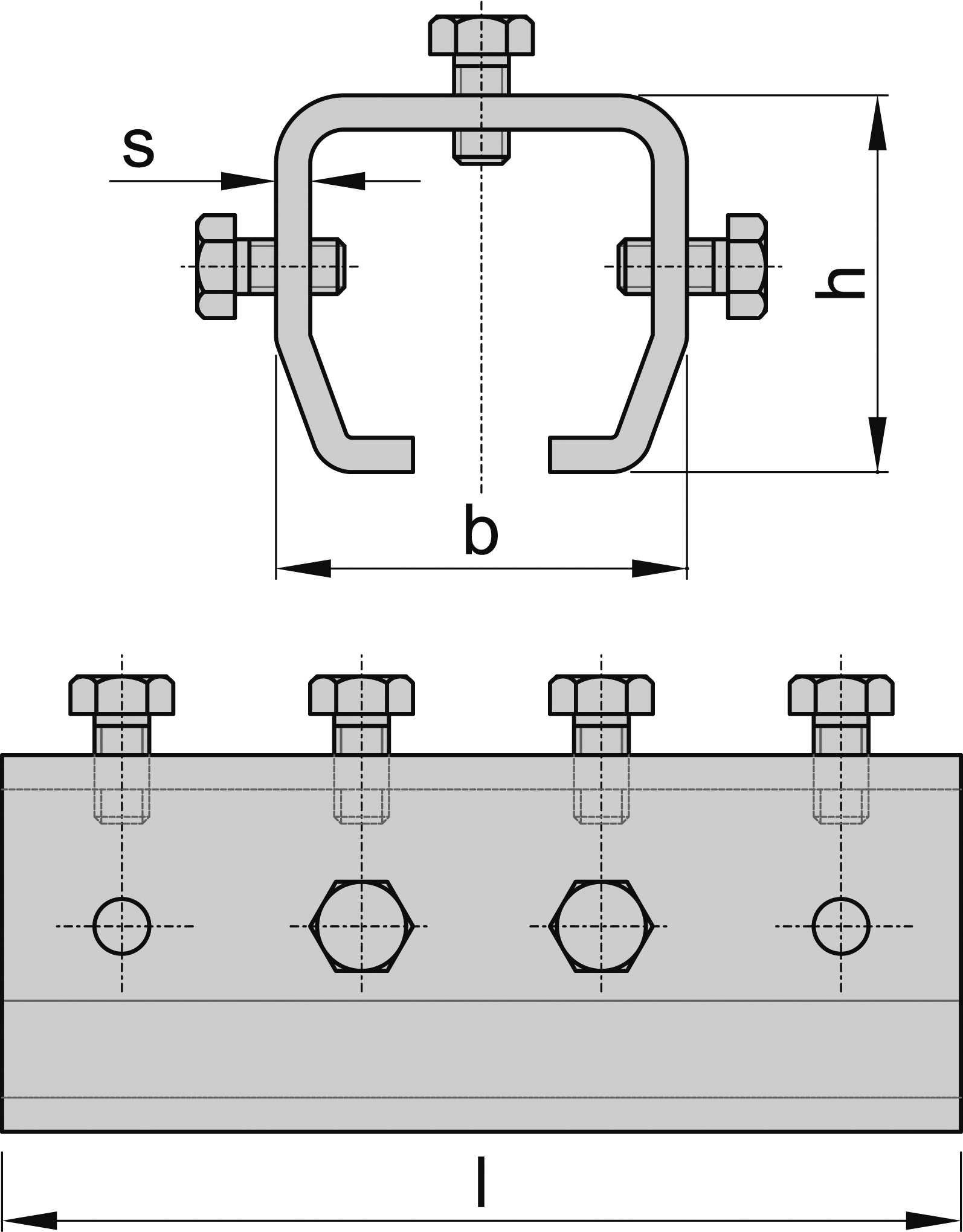

Manchon de raccordement taille 0 en acier S235JR, galvanisé Dimensions b : 38 mm Dimensions h : 38 mm Dimensions l : 80 mm Dimensions s : 3 mm

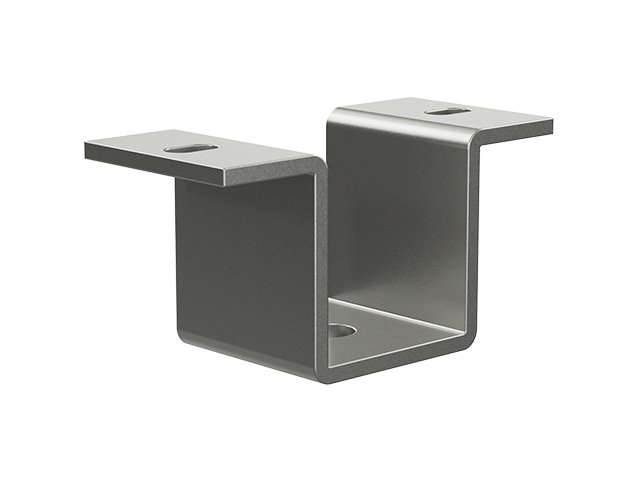

MEA Deckenkonsole einfach Größe Nr. 0 | Art.-Nr. 10335801 Die Deckenkonsole trägt das Laufrohr unterhalb der Decke. In Verbindung mit H/S-Muffen ist die Anlage in Höhe und Seite verstellbar. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses BauteilGalvanisch verzinkt – geschützt gegen Witterung im üblichen AußeneinsatzMaßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und MontageDie Konsole wird an der Decke befestigt; das Befestigungsmaterial ist nach Untergrund bauseits zu wählen. H/S-Muffen sind separat zu bestellen. Technische DatenHerstellerMEA Metal ApplicationsMEA-Artikelnummer10335801ProduktartDeckenkonsole einfachMEA-GrößeNr. 0Breite40 mmHöhe48 mmLänge102 mmMaterial-/Wandstärke3 mmBohrung Ø13 mmWerkstoffStahlOberflächegalvanisch verzinktGewicht je Stück0,2 kgVerpackungseinheit10 StückWeitere MEA-Maße (mm)b 40 · d 13 · h 48 · l 102 · t 3 · v 30-70 Lieferumfang1 Deckenkonsole. H/S-Muffen und Befestigungsmaterial sind nicht enthalten. Passende Komponenten aus dem MEA-SystemDamit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:H/S-Muffe Größe Nr. 0 – Art.-Nr. 60.0214.7Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Worauf Sie bei der Auswahl achten solltenAlle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
