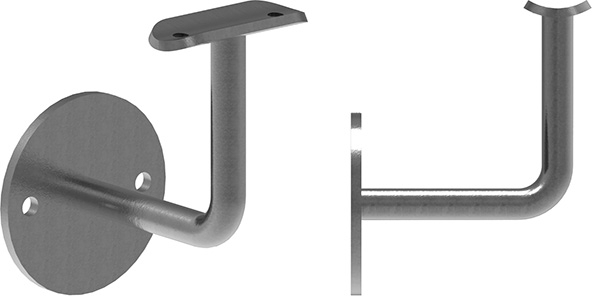

Support de main courante | avec plaque ronde 70x4 mm | avec plaque de retenue f | acier S235JR, brut
30.1419.8
30.1419.8
| Anzahl Bohrungen: | 2 gesenkt |
|---|---|
| Bohrung Ø in mm: | 7 mm |
| Versand Gurtmasspflichtig: | Nein |
| Wandabstand Mitte-Handlauf: | 79 mm |
| Werkstoff: | S235JR (ST37), roh |
Support de main courante | avec pièce circulaire 70x4 mm | avec plaque de retenue f | acier S235JR, brut
[ Détails techniques ] acier S235JR, brut
[ Détails spécifiques ] avec 2 trous fraisés, support et pièce circulaire soudés, avec plaque de retenue pour tube 42.4 mm acier brut
[ Détails spécifiques supplémentaires ] pièce circulaire : 70 x 4 mm avec 2 trous Ø 7 mm ; support : 12 mm ; étrier soudé à la plaque ronde ; plaque de retenue avec 2 trous pour tube de main courante Ø 42,4 mm ; distance du mur au centre de l'étrier : 79 mm
[ Application ] Fixer le support de main courante à l'endroit souhaité et le fixer à l'aide des vis appropriées (non fournies).
| Poids en kilogrammes | 0.28 |
|---|---|
| Expédition de fret | Nein |
| Expédition extra-longue | Nein |
30.1419.8.pdf
Herunterladen
Herunterladen
30.1419.8.STEP
Herunterladen
Herunterladen
30.1419.8.x_t
Herunterladen
Herunterladen
30.1419.8.DWG
Herunterladen
Herunterladen
30.1419.8.igs
Herunterladen
Herunterladen
30.1419.8.DXF
Herunterladen
Herunterladen
| Anzahl Bohrungen: | 2 gesenkt |
|---|---|
| Bohrung Ø in mm: | 7 mm |
| Versand Gurtmasspflichtig: | Nein |
| Wandabstand Mitte-Handlauf: | 79 mm |
| Werkstoff: | S235JR (ST37), roh |
|
